深圳自动纠偏装置适用范围广

2020-08-28 16:10:54 发布者:天机传动
761

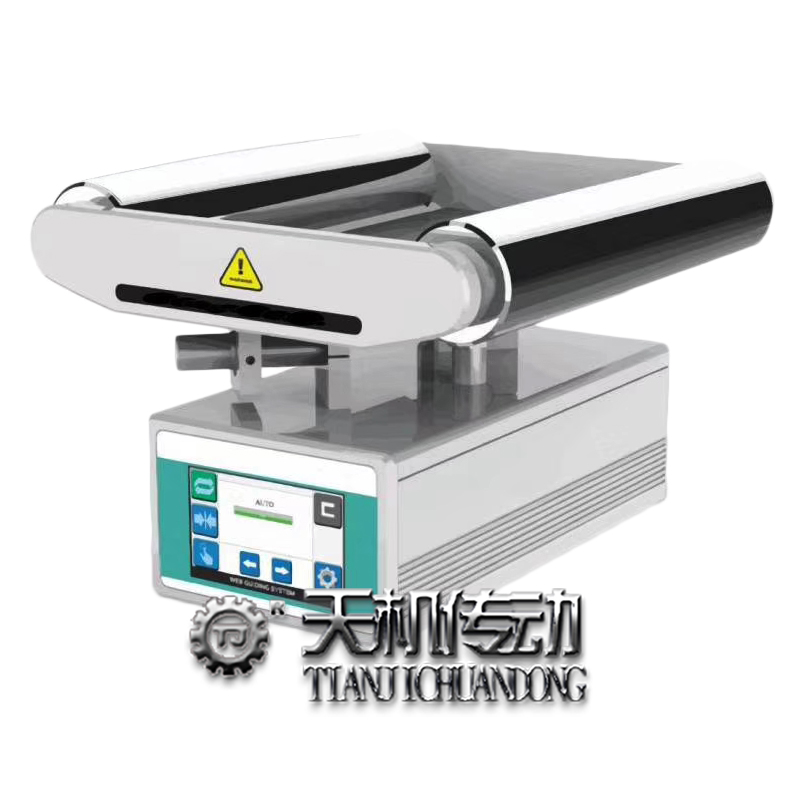

深圳自动纠偏装置是一个闭环控制系统、控制器、传感器、线性导向机构构成闭环控制的基本部分,首先纠偏传感器探测卷材的边缘或线条,读出卷材的实际位置与设定位置的偏移量,并将偏移量转换成与之成正比电信号,再将电信号送入控制器,信号经过控制器放大、校准后,输出至线性驱动器,线性驱动器根据信号的大小,驱动纠偏导正机构,将卷材恢复至设定位置。现行驱动器的驱动信号只与卷材跑偏量成正比关系,这就使得对于各种不同的卷材、纠偏系统都能够提供精确的控制。

深圳自动纠偏装置取决于物料加工的程度。未经加工的物料只能依据物料的边缘中心线进行纠偏,因为这些物料没有其他可供参考的对比特征。而加工完毕的物料则有更多的特征可供纠偏时使用,例如印刷线或对比边。使得模拟或数字纠偏传感器,可以对物料的位置进行扫描。

1.物料定单纠偏

使用一个边缘纠偏传感器,依据物料的左侧或右侧边缘进行纠偏

2.物料定中心线纠偏

使用两个边缘纠偏传感器,依据物料的中心线进行纠偏。

3.对比纠偏

依据一条连续或不连续的印刷线或对边进行纠偏。
